QJ-T起重機減速機

發布時間：2023-06-05人氣：999

  QJ-T起重機減速機主要用於起重機的起升、運行、回轉和變幅四大機構中。起重機減速機因為是間歇式、周期重複工作。減速器發熱相對連續型工作的要好些，但是經常起製動慣性載荷較大。因此輪齒的彎曲強度的安全係數較高，特別是用於起升和變幅機構。

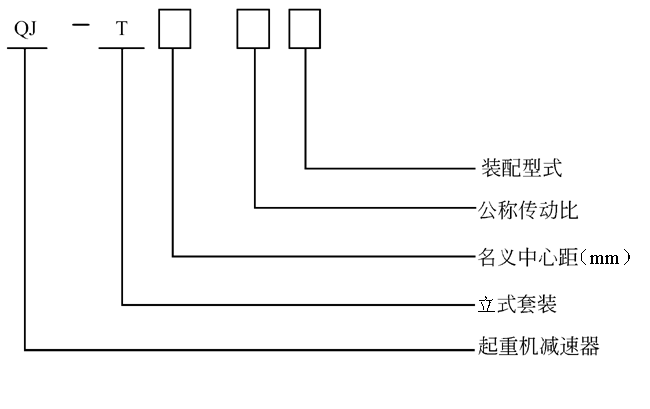

QJ-T起重機減速機型號標記
15

QJ-T起重機減速機標記示例：
  起重機立式套裝減速機名義中心距為200mm，公稱傳動比i=40，第Ⅲ種裝配型式，標記為：
  減速機QJ-T200-40Ⅲ
QJ-T起重機減速機工作條件
  QJ-T型減速機的工作條件與QJ型減速機相同。
  2型式
  1) 結構型式  QJ-T型減速機為三級套裝式減速機，箱體分為三部分，剖分麵成“┴”形。作立式減速機使用。QJ-T280以上規格減速機，加裝強迫潤滑係統。

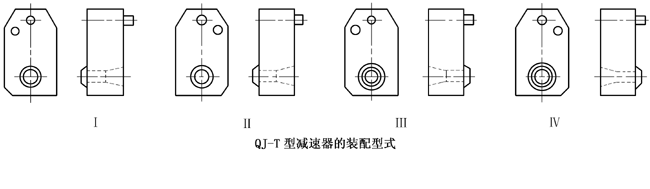

  2) 裝配型式  QJ-T型減速機的裝配型式有四種，見下圖。
16
   3) 安裝型式  QJ-T型減速機的輸出端采用空心式錐套，它套裝在被動軸上減速機的重量也支承在該軸上。為防止其轉動和承受轉矩在箱體的上部設有安裝銷軸孔，通過銷軸固定在支架上。

QJ-T起重機減速機外形尺寸及安裝尺寸

型號
中心距
主動軸
被動軸
a1
a2
a3
a03
d
L1
N
b1
t1
D
D1
D2
D3
L2
L3
b2
t2
QJ-T140
140
100
71
311
20
50
120
6
22.5
40
50
55
70
105
50
14
26.2
QJ-T170
170
118
85
373
25
50
135
8
28
50
60
65
80
105
55
16
31.7
QJ-T200
200
140
100
440
28
60
180
8
31
55
65
70
90
105
60
18
34.3
QJ-T236
236
170
118
524
35
80
210
10
38
70
85
90
120
155
70
22
44
QJ-T280
280
200
140
620
40
110
235
12
43
75
95
100
130
205
75
22
47.8
QJ-T335
335
236
170
741
45
110
255
14
48.5
90
110
120
160
205
85
28
56.3
QJ-T400
400
280
100
880
55
110
285
16
59
100
120
130
180
255
105
28
60.03
型號
外形尺寸
安裝尺寸
重量/kg
H
B
B1
L
L0
N0
B2
B3
B4
D4
QJ-T140
324
256
214
526
135
103
35
85
150
25
76
QJ-T170
376
281
239
618
160
115
35
105
170
25
108
QJ-T200
426
333
274
715
185
133
50
135
200
25
153
QJ-T236
510
387
328
854
220
158
50
155
245
28
247
QJ-T280
580
460
368
995
255
277
65
190
270
28
364
QJ-T335
689
524
436
1196
310
307
65
225
330
32
593
QJ-T400
807
624
526
1396
365
352
75
280
390
40
938

QJ-TQJ-T起重機減速機中心距    (mm)

減速器型號
QJ-L140
QJ-L170
QJ-L200
QJ-L236
QJ-L280
QJ-L335
QJ-L400
低速級a1
140
170
200
236
280
335
400
中速級a2
100
118
140
170
200
236
280
高速級a3
71
85
100
118
140
170
200

QJ-T起重機減速機的公稱傳動比和實際傳動比

規格
公稱傳動比
16
18
20
22.4
25
28
31.5
35.5
40
45
50
56
63
71
80
90
100
實際傳動比
140
15.57
17.92
19.96
23.13
24.46
28.59
32.15
35.83
40.30
45.72
49.26
55.20
63.09
68.25
78.00
90.88
103.87
170
15.82
17.86
19.95
22.64
25.44
27.78
31.45
35.22
39.87
43.34
49.21
56.39
64.04
72.06
81.82
89.29
101.39
200
15.78
18.10
20.22
22.23
24.98
27.57
31.21
35.99
40.75
44.03
49.95
55.73
63.22
68.12
77.28
86.10
97.67
236
15.68
18.07
20.21
22.28
25.09
27.77
31.53
34.37
41.13
43.95
50.21
53.36
64.92
71.00
81.11
85.83
98.05
280
16.51
18.19
20.26
22.39
23.69
27.72
31.18
34.83
39.15
44.41
50.76
53.69
61.36
71.84
82.11
90.04
102.91
335
15.70
17.98
20.20
22.18
25.11
27.64
31.58
35.76
40.00
45.70
48.76
58.43
62.35
72.82
83.19
93.75
100.04
400
15.78
18.10
20.22
22.23
24.98
27.57
31.21
36.00
40.75
44.03
49.95
55.73
63.22
68.12
77.28
86.10
97.67

QJ-T起重機減速機的承載能力，高速軸的許用功率、輸出軸的輸出轉矩與QJ-L型減速機相同，見下表。

QL-T型減速機的承載能力(工作別M5)

輸入軸
轉速/
(r/min)
名義
中心
距/mm
輸出
轉矩
/N·m
公稱傳動比
16.0
18.0
20.0
22.4
25.0
28.0
31.5
35.5
40.0
45.0
50.0
56.0
63.0
71.0
80.0
90.0
100.0
高速軸許用功率/kW
600
140
820
3.1
2.7
2.5
2.2
2.0
1.8
1.6
1.4
1.2
1.1
0.98
0.87
0.78
0.69
0.61
0.54
0.52
170
1360
5.1
4.5
4.1
3.6
3.3
2.9
2.6
2.3
2.0
1.8
1.6
1.5
1.3
1.1
1.0
0.90
0.81
200
2650
9.9
8.8
7.9
7.1
6.3
5.7
5.0
4.5
4.0
3.5
3.2
2.8
2.5
2.2
2.0
1.8
1.6
236
4500
16.7
14.9
13.4
11.9
10.7
9.5
8.5
7.5
6.7
5.9
5.3
4.8
4.2
3.7
3.3
2.9
2.6
280
7500
27.9
24.8
22.3
19.9
17.9
15.9
14.2
12.6
11.1
9.9
8.9
7.9
7.1
6.3
5.6
4.9
4.4
335
12500
46.6
41.4
37.3
33.3
29.8
26.6
23.6
21.0
18.6
16.5
14.9
13.3
11.8
10.5
9.3
8.2
7.4
400
21200
79.0
70.3
63.2
56.4
50.6
45.2
40.1
35.6
31.6
28.1
25.3
22.6
20.0
17.8
15.8
14.0
12.6
750
140
820
3.8
3.4
3.1
2.7
2.4
2.2
1.9
1.7
1.5
1.4
1.2
1.1
0.97
0.86
0.76
0.68
0.61
170
1360
6.3
5.6
5.1
4.5
4.0
3.6
3.2
2.9
2.5
2.3
2.0
1.8
1.6
1.4
1.3
1.1
1.0
200
2650
12.3
11.0
9.9
8.8
7.9
7.0
6.3
5.6
4.9
4.4
3.9
3.5
3.1
2.8
2.5
2.2
2.0
236
4500
20.9
18.5
16.7
14.9
13.3
11.9
10.6
9.4
8.3
7.4
6.6
5.9
5.3
4.7
4.1
3.7
3.3
280
7500
34.8
30.9
27.8
24.9
22.3
19.9
17.7
15.7
13.9
12.3
11.1
9.9
8.8
7.8
6.9
6.2
5.5
335
12500
58.0
51.6
46.4
41.4
37.1
33.1
29.5
26.1
23.2
20.6
18.5
16.6
14.7
13.0
11.6
10.3
9.2
400
21200
98.5
87.5
78.8
70.3
63.0
56.3
50.0
44.4
39.4
35.0
31.5
28.1
25.0
22.2
19.7
17.5
15.7
1000
140
820
5.1
4.5
4.1
3.6
3.3
2.9
2.6
2.3
2.0
1.8
1.6
1.5
1.3
1.2
1.0
0.91
0.82
170
1360
8.5
7.5
6.8
6.0
5.4
4.8
4.3
3.8
3.4
3.0
2.7
2.4
2.2
1.9
1.7
1.5
1.4
200
2650
16.5
14.7
13.2
11.8
10.6
9.4
8.4
7.4
6.6
5.9
5.3
4.7
4.2
3.7
3.3
2.9
2.6
236
4500
28.0
24.8
22.3
19.9
17.9
15.9
14.2
12.6
11.1
9.9
8.9
7.9
7.1
6.3
5.6
4.9
4.4
280
7500
46.6
41.4
37.3
33.3
29.8
26.6
23.6
21.0
18.6
16.5
14.9
13.3
11.8
10.5
9.3
8.2
7.4
335
12500
77.7
69.0
62.1
55.5
49.7
44.4
39.4
35.0
31.0
27.6
24.8
22.2
19.7
17.5
15.5
13.8
12.4
400
21200
131.8
117.1
105.4
94.1
84.3
75.3
66.9
59.4
52.7
46.8
42.1
37.6
33.4
29.7
26.3
23.4
21.0
1500
140
820
7.5
6.7
6.0
5.4
4.8
4.3
3.8
3.4
3.0
2.7
2.4
2.3
2.1
1.8
1.6
1.4
1.2
170
1360
12.5
11.1
10.0
8.9
8.0
7.1
6.3
5.6
5.0
4.4
4.0
3.8
3.4
3.0
2.6
2.4
2.1
200
2650
24.3
21.6
19.4
17.3
15.5
13.9
12.3
10.9
9.7
8.6
7.8
7.0
6.6
5.8
5.2
4.6
4.2
236
4500
41.2
36.6
32.9
29.4
26.3
23.5
20.9
18.5
16.4
14.6
13.2
11.7
10.4
9.2
8.2
7.3
6.6
280
7500
68.7
61.0
54.9
49.0
43.9
39.2
34.9
30.9
27.4
24.4
21.9
19.6
17.4
15.4
13.7
12.2
11.0
335
12500
114.5
101.8
91.6
81.8
73.3
65.4
58.1
51.6
45.8
40.7
36.6
32.7
29.0
25.8
22.9
20.3
18.3
400
21200
194.2
172.6
155.4
138.7
124.3
111.0
98.6
87.5
77.7
69.0
62.1
55.5
49.3
43.7
38.8
34.5
31.0

QJ-T起重機減速機承載能力(連續型)

輸入軸
轉速/
(r/min)
名義
中心
距/mm
輸出
轉矩
/N·m
公稱傳動比
16.0
18.0
20.0
22.4
25.0
28.0
31.5
35.5
40.0
45.0
50.0
56.0
63.0
71.0
80.0
90.0
100.0
高速軸許用功率/kW
600
140
410
1.5
1.3
1.2
1.0
0.98
0.87
0.78
0.69
0.61
0.54
0.49
0.44
0.39
0.34
0.31
0.27
0.24
170
680
2.5
2.2
2.0
1.8
1.6
1.4
1.2
1.1
1.0
0.90
0.81
0.72
0.64
0.57
0.51
0.45
0.41
200
1325
4.9
4.3
3.9
3.5
3.1
2.8
2.5
2.2
1.9
1.7
1.5
1.4
1.2
1.1
0.99
0.88
0.79
236
2250
8.3
7.4
6.7
6.0
5.3
4.8
4.2
3.7
3.3
2.9
2.6
2.4
2.1
1.8
1.6
1.4
1.3
280
3750
13.9
12.4
11.1
9.9
8.9
7.9
7.1
6.3
5.6
4.9
4.4
4.0
3.5
3.1
2.8
2.4
2.2
335
6250
23.3
20.7
18.6
16.6
14.9
13.3
11.8
10.5
9.3
8.2
7.4
6.6
5.9
5.2
4.6
4.1
3.7
400
10600
39.5
35.1
31.6
28.2
25.3
22.6
20.0
17.8
15.8
14.0
12.6
11.3
10.0
8.9
7.9
7.0
6.3
750
140
410
1.9
1.6
1.5
1.3
1.2
1.0
0.97
0.86
0.76
0.68
0.61
0.54
0.48
0.43
0.38
0.34
0.30
170
680
3.1
2.8
2.5
2.2
2.0
1.8
1.6
1.4
1.2
1.1
1.0
0.90
0.80
0.71
0.63
0.56
0.51
200
1325
6.1
5.4
4.9
4.4
3.9
3.5
3.1
2.7
2.4
2.1
1.9
1.7
1.5
1.3
1.2
1.0
0.99
236
2250
10.4
9.2
8.3
7.4
6.6
5.9
5.3
4.7
4.1
3.7
3.3
2.9
2.6
2.3
2.0
1.8
1.6
280
3750
17.4
15.4
13.9
12.4
11.1
9.9
8.8
7.8
6.9
6.2
5.5
4.9
4.4
3.9
3.4
3.1
2.7
335
6250
29.0
25.8
23.2
20.7
18.5
16.6
14.7
13.0
11.6
10.3
9.2
8.3
7.3
6.5
5.8
5.1
4.6
400
10600
49.2
43.7
39.4
35.1
31.5
28.1
25.0
22.2
19.7
17.5
15.7
14.0
12.5
11.1
9.8
8.7
7.8
1000
140
410
2.5
2.2
2.0
1.8
1.6
1.4
1.2
1.1
1.0
0.91
0.82
0.73
0.65
0.57
0.51
0.45
0.41
170
680
4.2
3.7
3.3
3.0
2.7
2.4
2.1
1.9
1.6
1.5
1.3
1.2
1.0
0.95
0.85
0.75
0.68
200
1325
8.2
7.3
6.5
5.8
5.2
4.7
4.1
3.7
3.3
2.9
2.6
2.3
2.0
1.8
1.6
1.4
1.3
236
2250
13.9
12.4
11.1
9.9
8.9
7.9
7.1
6.3
5.6
4.9
4.4
4.0
3.5
3.1
2.8
2.4
2.2
280
3750
23.3
20.7
18.6
16.6
14.9
13.3
11.8
10.5
9.3
8.2
7.4
6.6
5.9
5.2
4.6
4.1
3.7
335
6250
38.8
34.5
31.0
27.7
24.8
22.2
19.7
17.5
15.5
13.8
12.4
11.1
9.8
8.7
7.7
6.9
6.2
400
10600
65.9
58.5
52.7
47.0
42.1
37.6
33.4
29.7
26.3
23.4
21.0
18.8
16.7
14.8
13.1
11.7
10.5
1500
140
410
3.7
3.3
3.0
2.6
2.4
2.1
1.9
1.6
1.5
1.3
1.2
1.0
0.95
0.85
0.75
0.67
0.60
170
680
6.2
5.5
4.9
4.4
3.9
3.5
3.1
2.8
2.4
2.2
1.9
1.7
1.5
1.4
1.2
1.1
1.0
200
1325
12.1
10.7
9.7
8.6
7.7
6.9
6.1
5.4
4.8
4.3
3.8
3.4
3.0
2.7
2.4
2.1
1.9
236
2250
20.6
18.3
16.4
14.7
13.2
11.7
10.4
9.2
8.2
7.3
6.6
5.8
5.2
4.6
4.1
3.6
3.3
280
3750
34.3
30.5
27.4
24.5
21.9
19.6
17.4
15.4
13.7
12.2
11.0
9.8
8.7
7.7
6.8
6.1
5.5
335
6250
57.2
50.9
45.8
40.9
36.6
32.7
29.0
25.8
22.9
20.3
18.3
16.3
14.5
12.9
11.4
10.1
9.1
400
10600
97.1
86.3
77.7
69.3
62.1
55.5
49.3
43.7
38.8
34.5
31.0
27.7
24.6
21.8
19.4
17.2
15.5

你覺得這篇文章怎麽樣？

0 0

江蘇泰隆減速機股份有限公司掃一掃谘詢微信客服
在線客服
服務熱線

服務熱線

　15351598088

微信谘詢
江蘇泰隆減速機股份有限公司
返回頂部
小蝌蚪视频人无码免费_小蝌蚪视频在线免费观看_黄色小蝌蚪视频软件_小蝌蚪视频APP在线下载污
