QJY係列起重機減速機

發布時間：2023-06-06人氣：988

QJY係列起重機減速機，全係列包括QJY（三支點支承式）、QJYD（地腳安裝）、QJYA（空心軸式）三大類十二種基本形式（具體形式見圖）。
QJY係列起重機減速機齒輪采用低碳合金鋼，齒麵滲碳淬硬，磨削成形，具有承載能力大（較QJR、QJS減速器提高1.8～2.4倍）、傳動效率高、使用可靠、壽命長等優點。適用於起重機的各有關機構，也可用於運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。
QJY係列起重機減速機工作條件符合下列要求：
a)減速器高速軸轉速不大於1500r/min。
b)工作環境溫度-40～+50℃。
c)可正、反兩向運轉。

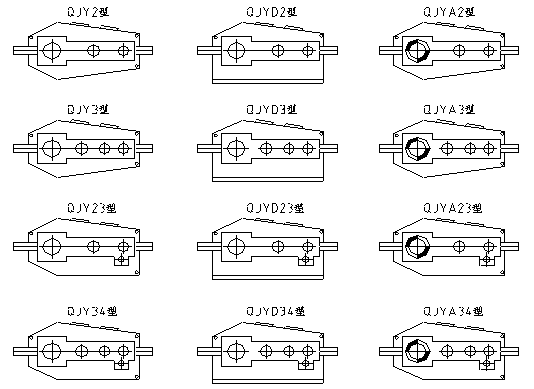

QJY係列起重機減速機外形圖
QJY係列起重機減速機型式代號與主要參數

代號				級數	傳動比範圍	許用功率範圍(Kew)	名義中心距範圍
基本型	緊湊型	地腳安裝型	空心軸型	級數	傳動比範圍	許用功率範圍(Kew)	名義中心距範圍
QJY2		QJYD2	QJYA2	2	6.3-20	8.7-5717	140-800
QJY3	QJY23	QJYD3 QJYD23	QJYA3 QJYA23	3	20-100	2.9-1801	170-800
	QJY34	QJYD34	QJYA34	4	100-400	0.72-360	170-800

QJY3、QJY23、QJYD3、QJYD23、QJYA3、QJYA23起重機減速機高速軸許用功率（工作級別為M5）

名義中心距 a1mm	輸出扭矩M0 Nm	輸入軸轉速n rpm	公稱傳動比i
			20	22.4	25	28	31.5	40	45	50	63	80	90	100
			許用功率P Kw
170	2585	750		9.6	8.12	7.25	6.44	5.07	4.51	4.05	3.22	2.54	2.25	2.03
		1000		12.1	10.8	9.7	8.6	6.8	6	5.4	4.3	3.4	3	2.7
		1500		18.1	16.2	14.5	12.9	10.1	9	8.1	6.4	5.1	4.5	4.1
200	5035	750		17.7	15.8	14.1	12.6	9.9	8.8	7.9	6.3	4.9	4.4	3.9
		1000		23.5	21.1	18.8	16.7	13.2	11.7	10.5	8.4	6.6	5.9	5.3
		1500		35.3	31.6	28.2	25.1	19.8	17.6	15.8	12.6	9.9	8.8	7.9
236	8550	750		29.98	26.9	23.9	21.3	16.8	14.9	13.4	10.7	8.4	7.5	6.7
		1000		39.96	35.8	31.97	28.4	22.4	19.9	17.9	14.2	11.2	9.9	8.95
		1500		59.95	53.7	47.96	42.6	33.6	29.8	26.9	21.3	16.8	14.9	13.4
280	14250	750		49.96	44.8	40	35.5	27.9	24.9	22.4	17.8	14.1	12.4	11.15
		1000		66.6	59.7	53.3	47.4	37.3	33.2	29.8	26.9	21.2	18.8	16.9
		1500		99.9	89.5	79.9	71.1	56	49.7	44.8	35.5	28	24.9	22.4
335	23750	750		83.3	74.6	66.6	59.2	46.6	41.4	37.3	29.6	23.3	20.7	18.7
		1000		111.0	99.5	88.8	78.9	62.2	55.3	49.7	39.5	31.1	27.6	24.9
		1500		166.5	149.2	133.2	118.4	93.3	82.9	74.6	59.2	46.6	41.4	37.4
370	31380	750		110	98.6	88	78.2	61.6	57.8	49.3	39.1	30.8	27.4	24.6
		1000		146.7	131.4	117.4	104.3	82.1	73	65.7	52.2	41.1	36.5	32.9
		1500		220	197.2	176	156.5	123.2	109.5	98.6	78.2	61.6	54.8	49.3
400	40280	750	158.2	141.2	126.5	113	100.4	79.1	70.3	63.6	50.2	39.5	35.1
		1000	210.9	188.3	168.7	150.6	133.9	105.4	93.7	84.4	66.9	52.7	46.9
		1500	316.3	282.4	253.1	226	200.8	158.2	140.6	126.5	100.4	79.1	70.3
450	57000	750	223.8	199.8	179.1	159.8	142.1	111.9	99.5	89.5	71.1	56	49.7
		1000	298.4	266.5	238.7	213.2	189.5	149.2	132.6	119.4	94.7	74.6	66.3
		1500	447.6	399.7	358.1	319.7	284.2	223.8	199	179.1	142.1	111.9	99.5
500	80750	750	317.1	283.1	253.7	226.5	201.3	158.5	140.9	126.8	100.7	79.3	70.5
		1000	422.8	377.5	338.2	302	268.4	211.4	187.9	169.1	134.2	105.7	93.9
		1500	634.2	566.2	507.3	453	402.6	317.1	281.8	253.7	201.3	158.5	140.9
560	114000	750	447.6	399.7	358.1	319.7	284.2	223.8	199	179.1	142.1	111.9	99.5
		1000	596.9	532.9	477.5	426.3	379	298.4	265.3	238.7	189.5	149.2	132.6
		1500	895.3	799.4	716.2	639.5	568.4	447.6	397.9	358.1	284.2	223.8	199
630	161500	750	634.2	566.2	507.3	453	402.6	317.1	281.8	253.7	201.3	158.5	140.9
		1000	845.5	754.9	676.4	604	536.9	422.8	375.8	338.2	268.4	211.4	187.9
		1500	1268.3	1132.4	1014.7	905.9	805.3	634.2	563.7	507.3	402.6	317.1	281.8
710	224200	750	880.4	786	704.3	628.8	559	440.2	391.2	352.1	279.5	220.1	195.6
		1000	1173.8	1048.1	939.1	838.4	745.3	586.9	521.7	469.5	372.6	293.6	260.8
		1500	1760.7	1572.1	1408.6	1257.7	1117.9	880.4	782.5	704.3	559	440.2	391.3
800	323000	750	1268.3	1132.4	1014.7	905.9	805.3	634.2	563.7	507.3	402.6	317.1	281.8
		1000	1691.1	1509.9	1352.9	1207.9	1073.7	845.5	751.6	676.4	536.9	422.8	375.8
		1500	2536.6	2264.9	2029.3	1811.9	1610.6	1268.3	1127.4	1014.7	805.3	634.2	563.7

QJY係列起重機減速機選型

機構利用等級

機構利用分級	總設計壽命	說明
T0	200	不經常使用
T1	400
T2	800
T3	1600
T4	3200	經常輕閑使用
T5	6300	經常中等使用
T6	12500	不經常繁忙使用
T7	25000	繁忙使用
T8	50000
T9	100000

機構工作級別

載荷狀態	說明	機構利用等級
載荷狀態	說明	T0	T1	T2	T3	T4	T5	T6	T7	T8	T9
L1-輕	機構常受輕載荷，偶爾最大載荷			M1	M2	M3	M4	M5	M6	M7	M8
L2-中	機構常受中等載荷，較少受最大載荷		M1	M2	M3	M4	M5	M6	M7	M8
L3-重	機構常受較重載荷，也常受最大載荷	M1	M2	M3	M4	M5	M6	M7	M8
L4-特重	機構常受最大載荷	M2	M3	M4	M5	M6	M7	M8

φ2的計算式

起重機類別	φ2的計算式	適用事例
1	1+0.17V	作安裝用的、使用輕閑的臂架起重機
2	1+0.35V	作安裝用的、橋式起重機，作一般裝卸用的釣鉤式臂架起重機
3	1+0.7V	在機加工車間和倉庫中用的釣鉤式起重機，港口抓鬥門座起重機
4	1+1.00V	抓鬥和電磁橋式起重機

注：V—起重機提升速度（米/秒）

軸伸中間部位允許的最大徑向載荷（單位：KN）

名義中心距a1	140	170	200	236	280	335	370	400	450	500	560	630	710	800
二級	9	15	21	28	35	43	55	60	75	100	107	120	150	200
三級和四級	9	15	28	35	48	55	64	93	120	150	170	200	240	260

QJY2、QJYD2、QJYA2起重機減速機高速軸許用功率（工作級別為M5）

名義中心距 a1mm	輸出扭矩M0 Nm	輸入軸轉速n rpm	公稱傳動比
			6.3	7.1	8	9	10	11.2	12.5	14	16	18	20
			許用功率P Kw
140	1550	750	19.4	17.2	15.3	13.6	12.2	10.9	9.8	8.7	7.7	6.8	6.1
		1000	25.9	23	20.4	18	16.3	14.6	13	11.7	10.2	9	8.2
		1500	38.8	34.5	30.6	27.2	24.5	21.8	19.6	17.5	15.3	13.6	12.2
170	2585	750	32.2	28.6	25.4	22.5	20.3	18	16.2	14.5	12.7	11.3	10
		1000	42.9	38.1	33.8	30	27	24	21.6	19.3	16.9	15	13.5
		1500	64.4	57.2	50.7	45	40.6	36.2	32.5	29	25.4	22.5	20.3
200	5035	750	62.8	55.7	49.4	43.9	39.5	35.3	31.6	28.2	24.7	22	19.8
		1000	83.7	74.3	65.9	58.6	52.7	47	42.2	37.7	35	29.3	26.4
		1500	125.5	111.4	98.9	87.9	79	70.6	63.3	56.5	49.4	43.9	39.5
236	8550	750	106.6	94.6	83.9	74.6	67.1	60	53.7	48	42	37.3	33.6
		1000	142.1	126	111.9	99.5	89.5	79.9	71.6	63.9	56	49.7	44.8
		1500	213.2	189	167.9	149.2	134.3	119.9	107.4	95.9	83.9	74.6	67.1
280	14250	750	177.6	157.6	139.9	124.3	111.9	99.9	89.5	79.9	69.9	62.2	56
		1000	236.8	210	186.5	165.8	149.2	133.2	119.4	106.6	93.3	82.9	74.6
		1500	355.3	315.2	279.8	248.7	223.8	199.8	179	159.9	139.9	124.3	111.9
335	23750	750	296	262.7	233	207.2	186.5	166.5	149.2	133.2	116.6	103.6	93.3
		1000	394.7	350.3	311	276.3	248.7	222	199	177.6	155.4	138	124.3
		1500	592	525.4	466.3	414.5	373	333	298.4	266.5	233	207	186.5
370	31380	750	391	347	308	273.8	246.5	220	197.2	176	154	136.9	123.2
		1000	521.6	462.8	410.7	365	328.6	293.4	262.9	234.7	205.4	182.6	164.3
		1500	782	694.2	616	547.7	492.9	440	394	352	308	273.8	246.4
400	40280	750	502	445.6	395.4	351.5	316.3	282.4	253	226	197.7	175.7
		1000	669.5	594	527.2	468.6	421.8	376.6	337.4	301.3	263.6	234.3
		1500	1004	891	790.8	703	632.7	564.9	506	451.9	395.4	351.5
450	57000	750	710.6	630.5	559.6	497.4	447.7	399.7	358	319.8	279.8	248.7
		1000	947.4	841	746	663	597	532.9	477.5	426	373	331.6
		1500	1421	1261	1119	995	895	799.4	716.2	639.5	559.6	497.4
500	80750	750	1007	893	792.7	704.6	634	566	507	453	396.4	352
		1000	1342	1191	1057	939.5	845.5	755	676.4	604	528.5	469.7
		1500	2013	1786	1585	1409	1268	1132	1014.7	906	792.7	704.6
560	114000	750	1421	1261	1119	994.8	895	799.4	716	639.5	559.6	497
		1000	1895	1681	1492	1326	1194	1065.8	955	853	746	663
		1500	2842	2522	2238	1989.5	1791	1598.7	1433	1279	1119	994.8
630	161500	750	2013	1786	1585	1409	1268	1132	1014.7	906	792.7	704.6
		1000	2684	2382	2113.9	1879	1691	1510	1353	1208	1057	939.5
		1500								1812	1585	1409
710	224200	750	2795	2480	2201	1956	1761	1572	1409	1258	1105	978
		1000	3726	3307	2935	2608	2348	2096	1878	1677	1467	1304
		1500								2515	2201	1956
800	323000	750	4027	3573	3171	2819	2537	2265	2029	1812	1585	1409
		1000	5369	4764	4228	3758	3382	3020	2706	2416	2114	1879
		1500

QJY34、QJYD34、QJYA34起重機減速機高速軸許用功率（工作級別為M5）

名義中心距 a1mm	輸出扭矩M0 Nm	輸入軸轉速n rpm	公稱傳動比i
			100	125	140	160	200	224	250	280	315	335	400
			許用功率P Kw
170	2585	750		1.623	1.45	1.27	1.01	0.91	0.81	0.72	0.64	0.61	0.51
		1000		2.16	1.93	1.69	1.35	1.21	1.08	0.97	0.86	0.81	0.68
		1500		3.25	2.9	2.54	2.03	1.81	1.62	1.45	1.29	1.21	1.01
200	5035	750		3.16	2.82	2.47	1.98	1.77	1.58	1.41	1.26	1.18	0.99
		1000		4.22	3.77	3.3	2.64	2.35	2.11	1.88	1.67	1.57	1.32
		1500		6.33	5.65	4.94	3.95	3.53	3.16	3.82	2.51	2.36	1.98
236	8550	750		5.37	4.8	4.2	3.35	2.3	2.69	2.4	2.13	2	1.68
		1000		7.16	6.39	5.6	4.48	3	3.58	3.2	2.84	2.67	2.24
		1500		10.74	9.59	8.39	6.71	6	5.37	4.8	4.26	4.01	3.36
280	14250	750		8.95	7.99	6.99	5.6	5	4.48	4	3.55	3.34	2.8
		1000		11.94	10.66	9.33	7.46	6.66	5.97	5.34	4.74	4.45	3.73
		1500		17.90	15.99	13.99	11.2	10	8.95	8	7.11	6.68	5.6
335	23750	750		14.92	13.3	11.7	9.3	8.3	7.5	6.7	5.9	5.6	4.7
		1000		19.9	17.8	15.5	12.4	11.1	9.9	8.9	7.9	7.4	6.2
		1500		29.8	26.6	23.3	18.7	16.7	14.9	13.3	11.18	11.1	9.3
370	31380	750		19.7	17.6	15.4	12.3	11	9.7	8.8	7.8	7.4	6.2
		1000		26.3	23.5	20.5	16.4	14.7	13.1	11.7	10.4	9.8	8.2
		1500		39.4	35.2	30.8	24.6	22	19.7	17.6	15.6	14.7	12.3
400	40280	750	31.6	25.3	22.6	19.8	15.8	14.1	12.7	11.3	10	9.4	7.9
		1000	42.2	33.7	30.1	26.4	21	18.8	16.9	15.1	13.4	12.6	10.5
		1500	63.2	50.6	45.2	39.5	31.6	28.2	25.3	22.6	20.1	18.9	15.8
450	57000	750	44.8	35.8	32	28	22.4	20	17.9	16	14.2	13.4	11.2
		1000	59.7	47.7	42.6	37.3	29.8	26.6	23.9	21.3	18.9	17.8	14.9
		1500	89.5	71.6	63.9	56	44.8	40	35.8	32	28.4	26.7	22.4
500	80750	750	63.4	50.7	45.3	39.6	31.7	28.3	25.4	22.6	20.1	18.9	15.9
		1000	84.6	67.6	60.4	52.8	42.3	37.7	33.8	30.2	26.8	25.2	21.1
		1500	126.8	101.5	90.6	79.3	63.4	56.6	50.7	45.3	40.3	37.9	31.7
560	114000	750	89.5	71.6	63.9	56	44.8	40	35.8	32	28.4	26.7	22.3
		1000	119.4	95.52	85.3	74.6	59.7	53.3	47.7	42.6	37.9	35.6	29.8
		1500	179.1	143.2	127.8	111.9	89.5	80	71.6	63.9	56.8	53.5	44.8
630	161500	750	126.8	101.5	90.6	79.3	63.4	56.6	50.7	45.3	40.3	37.9	31.7
		1000	169.1	135.3	120.8	105.7	84.6	75.5	67.6	60.4	53.7	50.5	40.3
		1500	253.7	202.9	181.2	158.5	126.8	113.2	101.5	90.6	80.5	75.7	63.4
710	224200	750	176.1	140.9	125.8	110	88	78.6	70.4	62.9	55.9	52.6	44
		1000	234.8	187.8	176.7	146.7	117.3	104.8	93.9	83.8	74.5	70.1	58.7
		1500	352.1	281.7	251.5	220.1	176.1	157.2	140.9	125.8	111.8	105.1	88
800	323000	750	253.7	202.9	181.2	158.5	126.8	113.2	101.5	90.6	80.5	75.7	63.4
		1000	338.2	270.6	241.6	211.4	169.1	151	135.3	120.8	107.4	101	84.6
		1500	507.3	405.8	362.4	317.1	253.1	226.5	202.9	181.2	161.1	151.4	126.8

QJY係列起重機減速機輸出軸端尺寸參數表

名義中心距a1	K	P型		C型											H型
名義中心距a1	K	d0r6	L0	m×z	D	D1 (H1)	D2	D3	B1	B2	B	E	L1	L2	m×z	da (h11)	La	d6	M	db (k6)	Lb	L7
140	155	65	105												3×20	65	35	40	80	60	30	16
170	165	75	140	3×56	174	90	40	135	279.5	253	25	25	45	60	3×24	75	40	50	80	70	35	16
200	195	95	170	4×56	232	120	40	170	339.5	308	35	25	50	75	5×18	95	50	60	8	80	40	16
236	225	110	210	4×56	232	120	40	170	339.5	308	35	25	50	75	5×21	110	55	70	10	100	45	20
280	250	130	200	6×56	368	170	45	260	402	370	40	32	76	100	5×25	130	70	90	10	120	50	20
335	280	140	250	6×56	368	170	45	260	429	397	40	32	76	100	5×27	140	75	100	12	140	55	25
370	310	170	300	7×56	406	180	50	260	450	419	50	32	76	100	5×33	170	75	100	12	140	55	25
400	340	180	300	8×54	448	200	105	260	482	442	50	32	78	100	5×35	180	85	120	12	160	60	25
450	375	210	350	10×48	500	200	105	280	570	505	60	35	78	100	5×41	210	95	140	12	180	60	25
500	410	240	410	10×56	600	250	110	320	650	575	70	40	80	105	8×29	240	105	160	12	190	65	25
560	460	260	410	10×56	600	250	110	320	650	575	70	40	80	105	8×31	256	120	180	16	220	65	32
630	495	300	470												8×36	296	135	200	16	250	65	32
710	565	320	550												8×39	320	150	220	20	280	75	40
800	645	360	550												8×44	360	170	250	20	320	80	40
